linije za dužinsko - debljinsko spajanje elemenata / finger joint

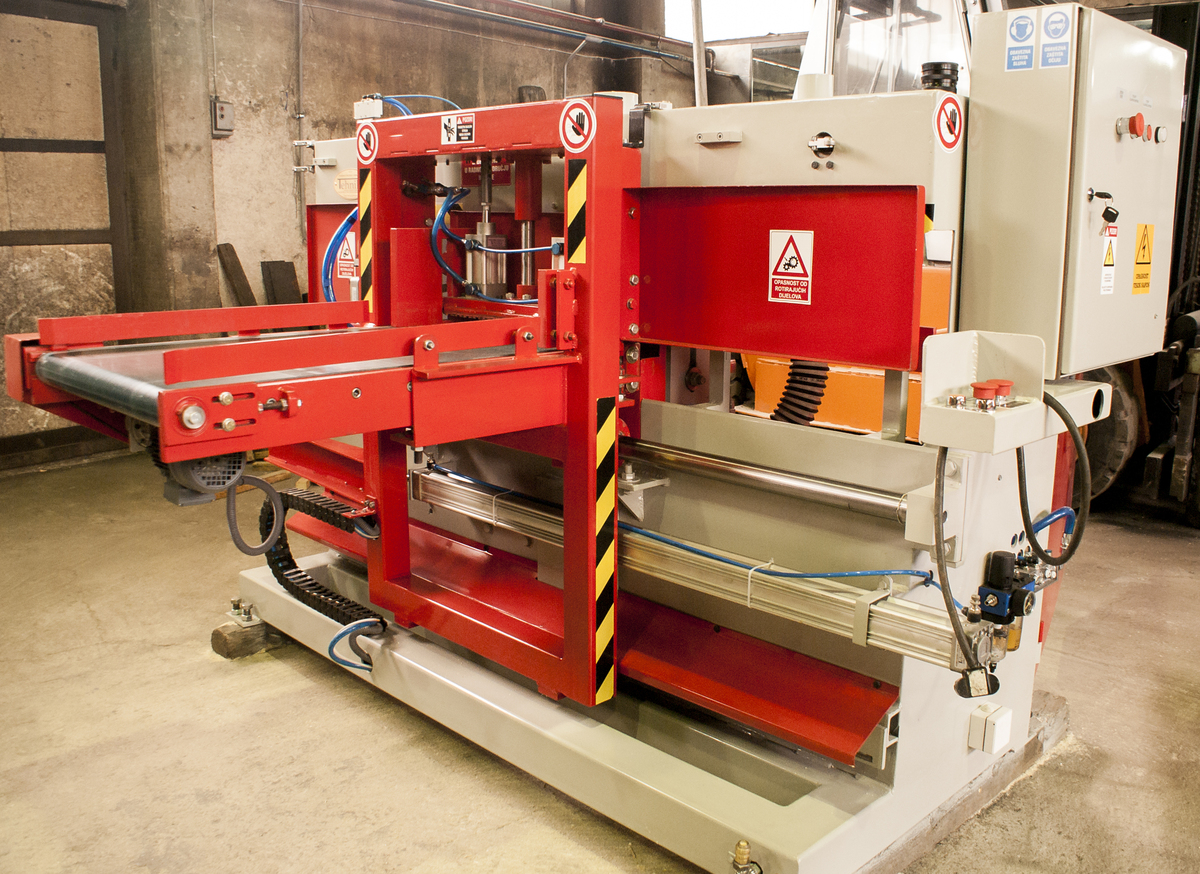

univerzalni vertikalni frezer za narezivanje drvenih elemenata adg-175
  • Pritezanje po vertikali i horizontali pneumatsko - automatsko
  • Prečnik osovine fi 50 i glodala fi 160
  • Visina narezivanja do – 150 mm
  • Rubilica za poravnanje letvica sa zasebnim motorom 4 kW sa mogučnošču podešavanja
  • Predrezač ispred glodala sa mogučnošću podešavanja po visini i dubini
  • Okretni sto za elemente po horizontali i vertikali
  • Traka za navlačenje na radnom stolu pogon trake motor reduktor - 0,35 kW
  • Motor za narezivanje na glavnom vratilu - 11kW
  • Vođenje radnog stola - linearni ležajevi
  • Pogon radnog stola pneumatski cilindar uz mogučnost podešavanja brzine kretanja i brzog
  • povratka u početni položaj
  • Podizanje i spuštanje glavnog vratila za pola zuba pneumatsko uz mogućnost podešavanja i
  • isključenja
  • Nanosač ljepila – automatski ( sistem češalj )
  • Pneumatski sigurnosni izbacivač elemenata - automatski
  • Sigurnosni uređaj protiv nedovoljnog broja elemenata na stolu
  • Izlazni trakasti transporter koji povezuje frezer i presu

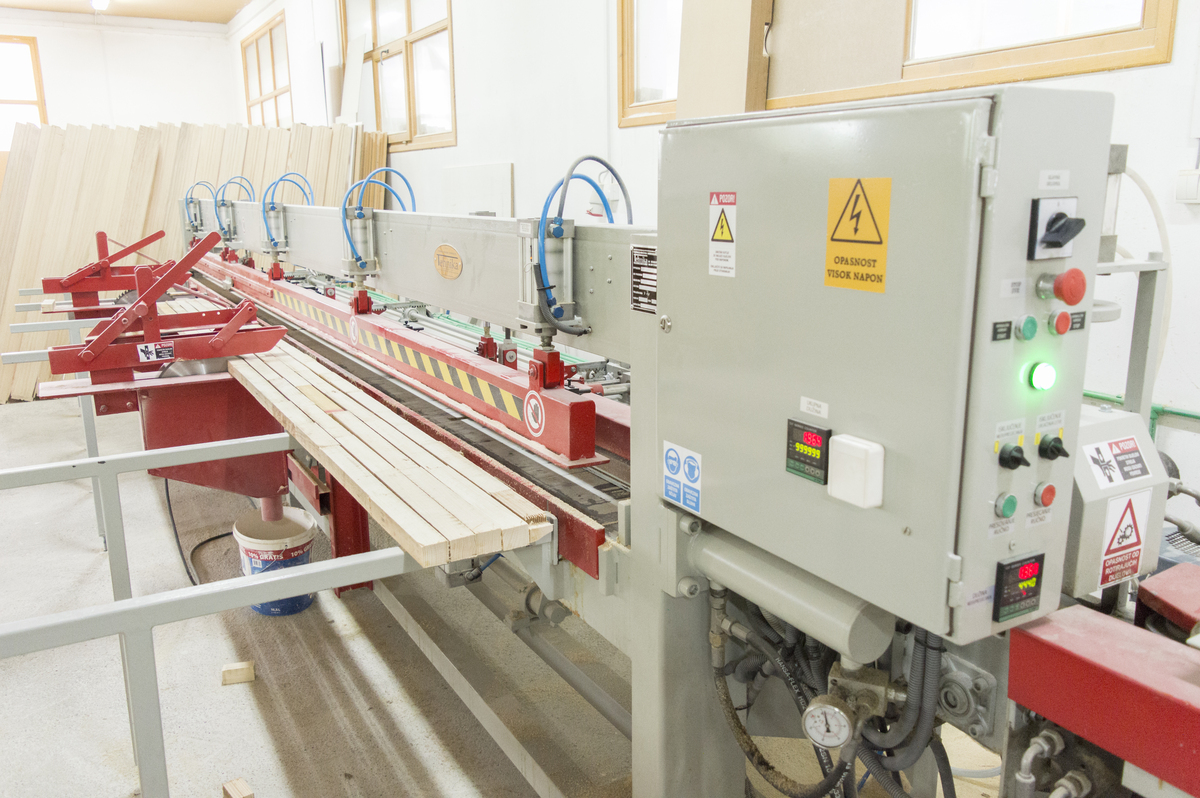

dvokanalna presa za dužinsko nabijanje tip dup-2ka
  • Max radna dužina 6000 mm
  • Max čeoni presjek letve koja se nabija 150x80 (ŠxV)
  • Ulaganje materijala u presu uz pomoć uređaja za slaganje.
  • Integrirani podstolni cirkular 1,5 kW
  • Automatsko ulaganje letve u prostor za nabijanje i blokiranje sa četiri strane
  • Rad prese dvotaktni što podrazumjeva da se presa može puniti i u trenutku kada se vrši operacija sabijanja
  • Presa može vršiti presjecanje letve u fazi prijema i to na tri različite dužine na primjer 2+2+2 metra i to se presuje iz jednog presovanja (ove dužine je moguće podešavati )
  • Prečnik cilindra za nabijanje fi 100 mm
  • Sila nabijanja podešavajuća do max 10 tona
  • Mogučnost podešavanja dužine vremena zategnutosti cilndra za nabijanje
  • Automatsko vračanje cilindra u početni položaj
  • Radni hod cilindra za nabijanje 200 mm
  • Izbacivanje gotove letve automatsko kao i vračanje u početni položaj
  • Broj taktova (presjecanje uložene letve-ulaganje u prostor za nabijanje- nabijanje-i izbacivanje) 2 takta/min što znači da je teorijski moguće svake minute izbaciti 2 letve od 6 metara
  • Sve operacije su pneumatske osim operacije presovanja
  • Priključna snaga 5,5 kW +1,5 kW
  • Dužina prese 8300mm - širina 2000mm
  • Upravljanje radom prese i uređaja za slaganje letve preko industrijskog kompjutera PLC

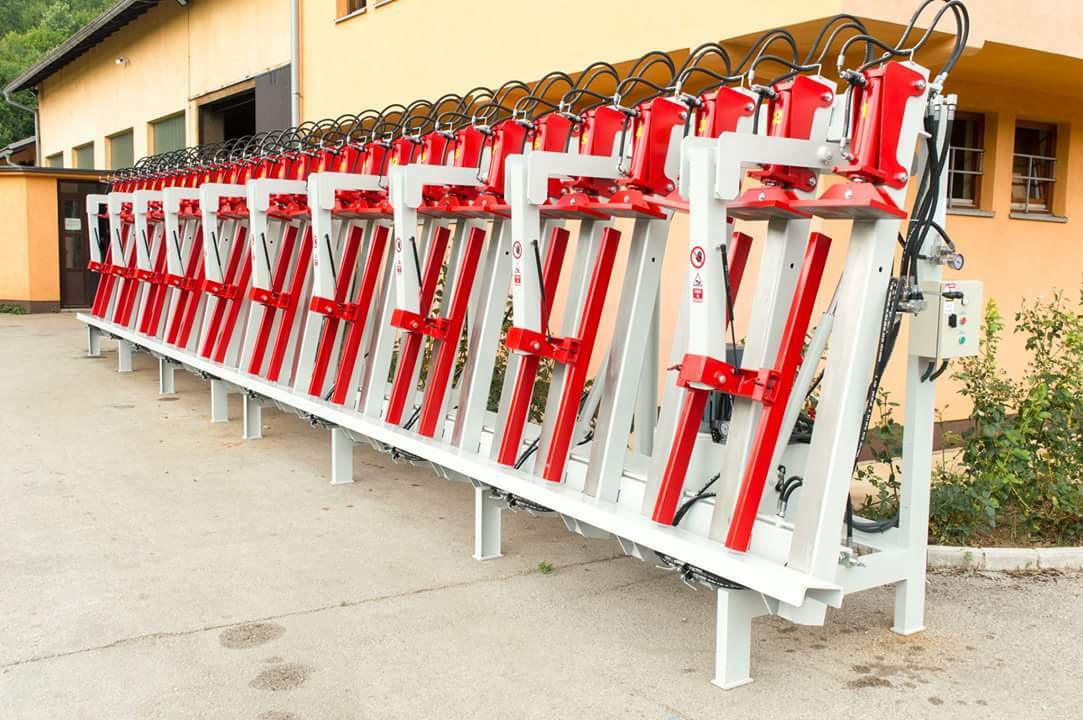

presa za hladno debljinsko-širinsko spajanje tip de-p 6000
  • Radna dužina prese - 6000mm
  • Radna širina prese 20 do 200 mm
  • Radna visina promjenjiva od 600 do 1200 mm
  • Broj steznih mjesta - 15
  • Broj bočnih pritiskivača - 5
  • Promjer steznih cilindara - fi 80 mm
  • Promjer cilindara bočnih pritiskivača - fi 50 mm
  • Max radni pritisak - 180 bara
  • Radni hod steznih cilindara - 200mm
  • Hidraulični agregat - 25 l/min
  • Priključna snaga - 5,5 kw
  • Upravljanje preko ručnih hidrauličnih ventila
  • Mogućnost blokiranja svakog steznog mjesta zasebno
  • Mogućnost blokiranja svakog bočnog pritiskivača zasebno
  • Prednja strana prese obložena prokromskim trakama
  • Presa je podesna za ljepljenje drvenih nosača do širine 200 mm kao i drvenih masivnih
  • Ploča minimalne debljine 20 mm

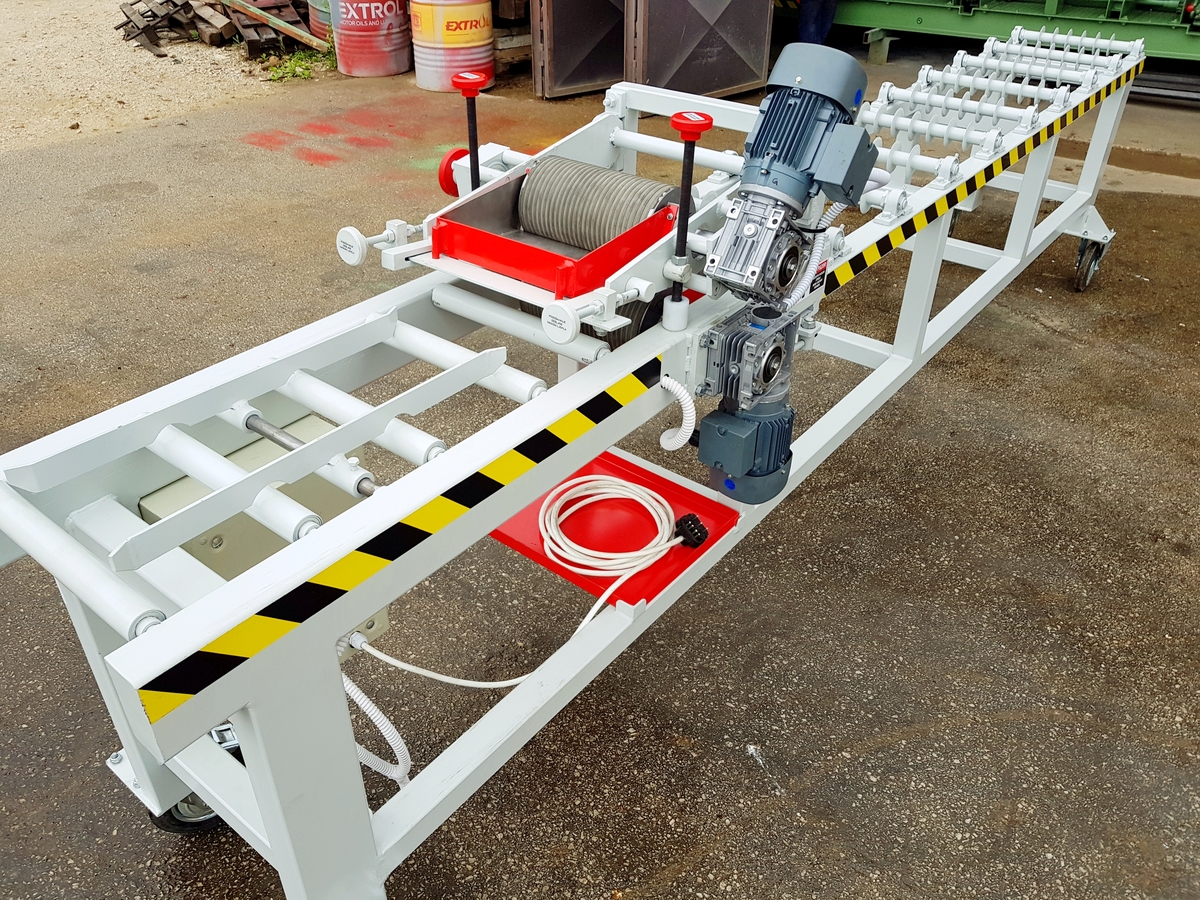

namjenski nanosači ljepila na dasku
  • Dvostrani nanosač ljepila je namijenjen za brz i ravnomjeran nanos ljepila na dasku koja se lijepi na presi za debljinsko ljepljenje.
  • Konstruktivna izvedba nanosača omogučava jednostavno pomjeranje po proizvodnom pogonu i postavljanje u optimalni radni položaj.
  • Robusna konstrukcija i kvalitetni sastavni dijelovi omogučavaju dugotrajan rad.
  • Izlazni nepogonjeni transporter sa diskovima omogučava da sloj nanesenog ljepila ostane neostečen.

Tehničke karakteristike :

  • Širina gumenog valjka - 250 mm
  • Dužina ulaznog transportera - 1000 mm
  • Dužina izlaznog transportera - 2000 mm
  • Pogonski motor - 2 x 0,37 kw
  • Jednostavno čisćenje valjka za nanos ljepila i posude za ljepilo
  • Regulacija debljine nanosa ljepila
  • Mogućnost nanosa ljepila samo sa jedne strane
